Gängige Materialien
- Kunststoff, meist PVC-U
- Holz, lackiert, lasiert oder geölt
- Aluminium, beschichtet oder eloxiert
- Holz-Aluminium-Kombination
- Stahl, häufig lackiert oder beschichtet
Wissen aus echter Praxis
Jobs / Stellenangebote ↗MATERIALKUNDE · GLAS · KAPITEL 01
Fenster.
Rahmen verstehen.
Ein Fenster ist kein Stück Glas, sondern ein Bauteilsystem. Scheiben, Beschichtungspositionen, Abstandhalter, Randverbund, Dichtungen, Rahmen und Entwässerung brauchen getrennte Werkzeuge und passende Chemie.
meist MIG · mehrere Werkstoffe · innen und außen verschiedenA · ZUERST DIE DREI MATERIALZONEN

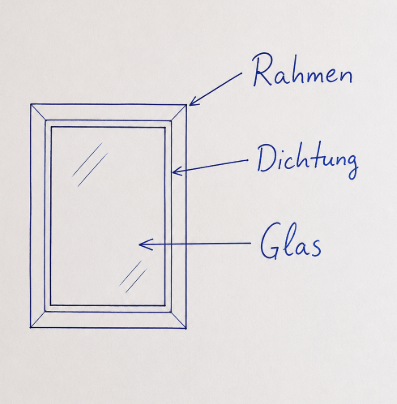

Rahmen. Dichtung. Glas.
Diese drei sichtbaren Bereiche bilden die einfache Grundordnung für die Reinigung. Jeder Bereich kann aus unterschiedlichen Materialien bestehen und braucht deshalb eine eigene Prüfung.
Gängige Materialien
- EPDM-Kautschuk
- Thermoplastische Elastomere, kurz TPE
- Silikonprofile bei Sonderkonstruktionen
- Bürstendichtungen bei Schiebeelementen
Gängige Ausführungen
- Floatglas als Basisscheibe
- Zwei- oder Dreifach-Isolierglas, kurz MIG
- ESG, TVG oder VSG als mögliche Einzelscheiben
- Wärme-, Sonnen- oder Sichtschutzbeschichtungen
- Ornament-, Guss- oder Funktionsglas
Für die Reinigung entscheidend:
Rahmen, Dichtung und Glas gehören zum selben Fenster – sind aber drei getrennte Oberflächen. Mittel, Tuch und Mechanik deshalb für jede Zone passend wählen.
B · VERGLASUNGSAUFBAUTEN
Von einer Scheibe bis zum Vakuumsystem.
Die Übersicht zeigt die aktuell relevanten Grundaufbauten. Produktabhängige Scheibendicken, Beschichtungen und Randdetails sind bewusst nicht maßstäblich dargestellt.
Glasscheibe geschlossener Scheibenzwischenraum (SZW) Vakuumspalt Bauteilzwischenraum
01 · 1 Scheibe · kein Scheibenzwischenraum
Einfachverglasung
monolithische EinzelscheibeBestand · Denkmal · unbeheizte oder innere Bereiche- Eine einzelne Glasplatte ohne hermetisch geschlossenen Zwischenraum.
- Als Floatglas, Ornamentglas, ESG oder VSG möglich – Glasart und Scheibenanzahl sind zwei verschiedene Angaben.
- Bei Außenfenstern energetisch heute eine Sonder- oder Bestandssituation.
02 · 2 Scheiben · 1 geschlossener SZW
Zweifach-Isolierglas
Doppelverglasung · 2-fach-MIGRenovierung · übliche Isolierglaseinheit- Zwei Scheiben sind über Abstandhalter und Randverbund zu einer Einheit verbunden.
- Der Scheibenzwischenraum enthält trockene Luft oder meist ein Edelgas wie Argon.
- Eine Wärmeschutz- oder Sonnenschutzschicht liegt häufig geschützt zum SZW.
03 · 3 Scheiben · 2 geschlossene SZW
Dreifach-Isolierglas
3-fach-Verglasung · 3-fach-MIGNeubau · energieeffiziente Sanierung · weit verbreitet- Drei Scheiben bilden zwei gasgefüllte und hermetisch geschlossene Zwischenräume.
- Die mittlere Scheibe kann je nach System klassisches Glas oder besonders dünnes Glas sein.
- Hohes Gewicht sowie Randverbund und Beschichtungspositionen sind objektspezifisch.
04 · 4 Scheiben · 3 geschlossene SZW
Vierfach-Isolierglas
4-fach-Verglasung · 4-fach-MIGNischen- und Hochleistungsprodukt · kein allgemeiner Standard- Vier Scheiben und drei gasgefüllte Zwischenräume ergeben eine sehr tiefe und schwere Einheit.
- Der Aufbau ist am Markt erhältlich, wird aber nur von einzelnen Systemen und für besondere Anforderungen angeboten.
- Nicht mit einem Verbundfenster verwechseln, das ebenfalls vier Scheiben besitzen kann.
05 · 2 Scheiben · extrem dünner Vakuumspalt
Vakuum-Isolierglas
VIG · sehr schlanker AufbauSanierung · Denkmal · schlanke Neusysteme- Zwei eng benachbarte Scheiben umschließen einen evakuierten Zwischenraum.
- Kleine Mikroabstandhalter verhindern, dass der äußere Luftdruck die Scheiben zusammendrückt.
- Randverschluss und gegebenenfalls Evakuierungsverschluss sind systemtypische Erkennungsmerkmale.
06 · VIG-Einheit + zusätzlicher SZW + Scheibe
Hybrid-Vakuumglas
VIG kombiniert mit IsolierglasAktuelles Hochleistungsprodukt · besondere Wärmedämmung- Eine Vakuumeinheit wird mit einer weiteren Scheibe und einem konventionellen Gaszwischenraum kombiniert.
- Der Aufbau ist dicker als reines VIG, aber meist schlanker als vergleichbar hochleistendes Mehrfach-MIG.
- Vakuumteil und normaler SZW sind beide werkseitig geschlossen und nicht reinigbar.
07 · Außenscheibe + breiter Zwischenraum + innere Verglasung
Verbundfenster
gekoppelter Flügel · häufig mit SonnenschutzAktuell angeboten · häufig 3 oder 4 Glasscheiben- Ein zusätzlicher äußerer Flügel ist mit dem inneren Fensterflügel verbunden.
- Im breiteren Zwischenraum kann ein geschützter Sonnenschutz liegen.
- Der Zwischenraum kann je nach System zu Wartungszwecken geöffnet werden; niemals mit einem geschlossenen MIG-SZW gleichsetzen.
08 · äußerer Flügel + großer Luftzwischenraum + innerer Flügel
Kasten- oder Doppelfenster
zwei getrennte FensterebenenAltbau · Denkmal · Rekonstruktion und Sonderneubau- Zwei getrennte, nacheinander bedienbare Fensterflügel stehen mit deutlichem Abstand hintereinander.
- Jede Ebene kann einfach oder mit Isolierglas verglast sein.
- Der große Zwischenraum ist ein Bauteilraum und kein hermetisch geschlossener Scheibenzwischenraum.
Diese Varianten können mehrere Grundaufbauten ergänzen.
WärmeschutzSonnenschutzSchallschutzESG / VSGOrnament / Sichtschutzheizbar / schaltbar
Für die Reinigung entscheidend:
Nur die äußeren, tatsächlich zugänglichen Glasoberflächen werden gereinigt. Beschlag oder Feuchte in einem hermetisch geschlossenen Scheibenzwischenraum ist ein Bauteilschaden – kein Reinigungsproblem.
C · FENSTER- UND ÖFFNUNGSARTEN
Wie sich der Flügel bewegen kann.
Die Karten zeigen die Bewegungslogik schematisch. Anschlagseite, Öffnungsrichtung, Beschlag und Sicherung werden immer am realen Fenster geprüft.
Band- oder Drehachse Öffnungsbewegung Flügel in geöffneter Lage
01 · nicht zu öffnen
Festverglasung
FestfeldDie Verglasung sitzt fest im Blendrahmen oder in einem festen Feld. Es gibt keinen beweglichen Flügel.
02 · seitlich nach innen oder außen
Drehflügel
DrehfensterDer Flügel dreht um eine senkrechte Bandachse. Links oder rechts angeschlagene Ausführungen sind möglich.
03 · oben nach innen
Kippflügel
KippfensterDie Bandachse liegt unten. Die Flügeloberkante kippt zur Lüftung in den Raum; Schere und Fangvorrichtung begrenzen den Weg.
04 · drehen oder kippen
Dreh-Kipp-Flügel
Dreh-Kipp-FensterDer Beschlag stellt wahlweise die seitliche Drehöffnung oder die Kippstellung bereit. Das ist eine häufige Wohnbau-Ausführung.
05 · Haupt- und Bedarfsflügel
Stulpfenster
zweiflügelig ohne festen PfostenNach dem Hauptflügel lässt sich der Stulp- beziehungsweise Bedarfsflügel öffnen; dazwischen bleibt kein fester Mittelpfosten stehen.
06 · fest, kipp- oder klappbar
Oberlichtflügel
oberes FensterfeldOberlicht bezeichnet zuerst die Lage über einem anderen Feld. Der Oberlichtflügel kann je nach System fest, kippbar oder klappbar sein.
07 · unten nach außen
Klappflügel
KlappfensterDie waagerechte Bandachse liegt oben; die Unterkante bewegt sich von der Rahmenebene weg. Öffnungsrichtung am Objekt prüfen.
08 · um waagerechte Mittelachse
Schwingfenster
SchwingflügelDer Flügel dreht um eine waagerechte Achse im mittleren Bereich. Typisch ist diese Bewegung bei vielen Dachfenstern.
09 · um senkrechte Mittelachse
Wendefenster
WendeflügelDer Flügel dreht um eine senkrechte Achse im mittleren Bereich; Innen- und Außenseite wechseln dabei ihre Lage.
10 · parallel zur Rahmenebene
Schiebefenster
Horizontal- oder VertikalschieberEin Flügel läuft seitlich oder senkrecht an einem zweiten Feld vorbei. Schienen, Bürstendichtungen und Entwässerung sind eigene Schmutzzonen.
11 · kippen, abstellen, seitlich schieben
Parallel-Schiebe-Kipp
PSK-ElementDer bewegliche Flügel kann kippen und wird zum Schieben parallel aus der Dichtungsebene gestellt. Häufig bei großen Fenstertüren.
12 · schwingen oder nach außen klappen
Dachfenster
Schwing- oder Klapp-Schwing-FensterDie Bauform liegt in der Dachfläche. Je nach Beschlag schwingt der Flügel mittig oder klappt für einen freien Ausblick nach außen.
Begriffe richtig lesen
Dreh, Kipp, Schwing, Wende und Schieben beschreiben die Bewegung. Oberlicht, Stulpfenster und Dachfenster beschreiben Lage oder Bauform; sie können mit unterschiedlichen Öffnungsbeschlägen kombiniert sein.
Die Skizzen sind eine fachliche Orientierung und kein Beschlags- oder Produktnachweis. Motorische Fenster, Fangscheren, Öffnungsbegrenzer und Reinigungsstellungen nur nach Herstellerangabe bedienen.
Was steckt typischerweise drin?
- Zwei- oder Dreifach-Isolierglas; die Einzelscheiben können Floatglas, ESG, TVG oder VSG sein.
- Wärmedämm-, Sonnen- oder andere Funktionsschichten liegen häufig geschützt im Scheibenzwischenraum, können bei Sonderkonstruktionen aber auch zugänglich sein.
- Rahmen bestehen unter anderem aus Kunststoff, beschichtetem Aluminium, Holz oder Materialkombinationen; Dichtungen und Glasleisten ergänzen das System.
Was muss ich vor Ort klären?
- Randkennzeichnung, Abstandhalter und Anzahl der Spiegelbilder einer Lichtquelle geben Hinweise auf Scheibenanzahl und Beschichtung.
- Außen- und Raumseite festlegen; Position 1 liegt außen, bei Zweifach-MIG Position 4 raumseitig.
- Rahmenmaterial, Dichtungen, Ablauföffnungen, Folien, Aufkleberreste und bestehende Kratzer dokumentieren.
Was liegt typischerweise auf?
- Außen: Staub, Pollen, Insektenreste, Vogelkot, Ruß, mineralische Wasserläufer und baubedingte Rückstände.
- Innen: Fingerfett, Aerosole, Nikotin, Kochfilm und Kondensatränder.
- Falze und Abläufe: Feinstaub, tote Insekten, Erde, Biofilm und stehende Feuchtigkeit.
Was ist die sichere Grundidee?
- Rahmen und obere Kanten zuerst bearbeiten, damit später kein Schmutzwasser auf die fertige Scheibe läuft.
- Körnige Partikel mit viel Wasser abspülen; Glas vollständig einwaschen und mit intakter, sauberer Gummilippe abziehen.
- Falze auswischen, Entwässerungsöffnungen funktionsfähig lassen und Ränder ohne Druck nachtrocknen.
ARBEITSABLAUF
Fünf Schritte für Fenster.
- 01
System lesen
Scheibenanzahl, zugängliche Beschichtung, Rahmen, Dichtung und Vorschäden prüfen.
- 02
Oben beginnen
Rahmen, Kanten und Falze reinigen; lose Partikel reichlich abspülen.
- 03
Glas einwaschen
Mit sauberem Wasser und freigegebenem Mittel die gesamte Fläche benetzen.
- 04
Kontrolliert abziehen
Bahnen überlappen, Gummilippe sauber halten und Schmutzflotte abführen.
- 05
Bauteil prüfen
Ränder, Abläufe, Rahmen und Trockenbild kontrollieren; Innenkondensat dokumentieren.
STOPPSCHILDER
Hier wird nicht improvisiert.
Beschlag zwischen den Scheiben ist ein Isolierglasschaden und nicht von außen entfernbar.
Keine flächige Klingenreinigung und keine Chemie in Randverbund, Glasleisten oder Entwässerung drücken.
Thermische Risse, Kantenschäden und beschädigte Beschichtungen sichern und melden statt nachpolieren.
